2025年中國先進封裝材料行業深度調研與發展趨勢預測

開篇：半導體產業的“鋼筋混凝土”革命

如果把芯片設計比作城市規劃，晶圓制造是高樓搭建，那么先進封裝材料就是連接一切的“鋼筋混凝土”。中研普華產業研究院的《2024-2029年中國先進封裝材料行業深度調研與發展趨勢預測報告》分析指出：2025年全球先進封裝材料市場規模預計突破780億美元，中國市場的年復合增長率達17%，這一數字背后，是AI算力需求對高帶寬的極致追求，是汽車智能化催生的異構集成革命，更是全球供應鏈重構下材料國產化的戰略突圍。

一、現狀：技術迭代與需求升級的“雙輪驅動”

1.1 市場規模與結構特征

2025年全球先進封裝材料市場呈現“三極驅動”格局：AI/HPC領域占比42%，汽車電子占28%，5G/物聯網占20%。中國市場的表現尤為亮眼，受益于政策扶持與終端需求爆發，本土企業在高端基板、鍵合材料等領域的國產化率同比提升25%。

1.2 需求驅動因素

AI算力革命：生成式AI對HBM(高帶寬存儲器)的需求激增，推動TSV(硅通孔)材料市場規模突破120億美元。

汽車智能化：L4級自動駕駛芯片集成度提升300%，催生對耐高溫、抗電磁干擾的汽車級封裝材料需求。

地緣政治博弈：美國《芯片法案》限制下，中國廠商加速布局Chiplet技術，帶動國產ABF基板進口替代率提升至35%。

二、政策解碼：全球產業鏈的“攻防戰”

2.1 主要經濟體戰略布局

國家/地區政策核心對行業影響

美國《芯片與科學法案》527億美元補貼推動英特爾、臺積電建設先進封裝產線，材料采購本土化率要求達65%

中國集成電路產業投資基金三期啟動聚焦28nm以下制程封裝材料，長電科技獲30億元專項支持

歐盟《數字十年計劃》430億歐元半導體投資扶持ASML生態鏈，要求2030年歐洲封裝材料自給率提升至50%

日本半導體設備出口管制松綁東京電子(TEL)對中國HBM設備出口增長200%，但技術附加條款嚴格

2.2 行業標準與合規挑戰

環保壓力：歐盟《碳邊境調節機制》(CBAM)要求封裝材料能耗降低30%，倒逼石墨烯散熱材料替代傳統聚合物。

技術壁壘：美國商務部將混合鍵合材料列入“實體清單”，中國廠商需通過第三方認證突破限制。

三、市場格局：龍頭企業戰略分野與本土突圍

3.1 國際巨頭的技術“深挖”與“橫拓”

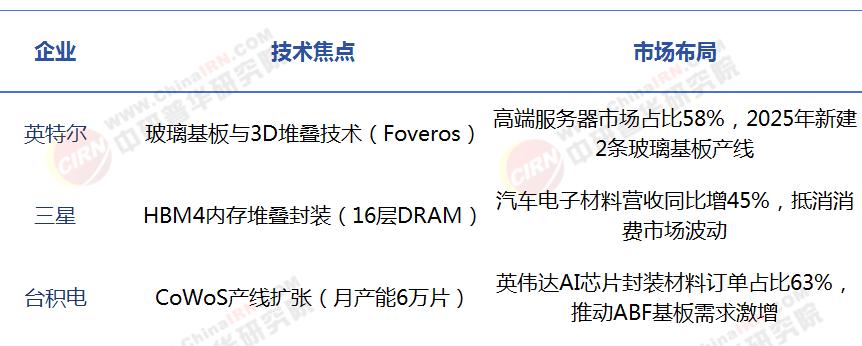

3.2 本土企業的“差異化突圍”

長電科技：XDFOI Chiplet技術實現量產，汽車級封裝材料通過AEC-Q100認證。

華天科技：聚焦5G基站射頻模塊封裝，開發出介電常數<2.5的低損耗材料。

甬矽電子：通過“材料+工藝”捆綁銷售，在移動終端SiP模組市場溢價率達30%。

四、真實案例：玻璃基板如何改寫HPC封裝規則?

2025年英特爾推出基于玻璃基板的“Ponte Vecchio”GPU，直接拉動：

材料需求：單塊GPU使用0.4㎡玻璃基板(傳統有機基板需1.2㎡)。

性能突破：信號傳輸延遲降低40%，功耗下降35%，支撐AI模型訓練效率提升2.8倍。

產業效應：帶動中國玻璃基板企業如沃格光電產能利用率從65%提升至92%，打破日本旭硝子壟斷。

五、未來趨勢：材料創新與架構重構的“雙螺旋”

據中研普華產業研究院的《2024-2029年中國先進封裝材料行業深度調研與發展趨勢預測報告》分析預測

5.1 短期(2025-2027)：材料性能的“極限挑戰”

散熱革命：石墨烯-銅復合材料熱導率突破800 W/(m·K)，解決AI芯片“熱墻”問題。

電磁屏蔽：MXene納米涂層實現90dB衰減，5G基站封裝材料厚度減薄至0.1mm。

5.2 中長期(2028-2030)：架構創新的“材料賦能”

Chiplet標準化：UCIe 2.0協議推動跨廠商芯片互連，要求封裝材料兼容性提升5倍。

硅光子集成：CPO(共封裝光學)材料市場從2025年45億美元增至2030年210億美元，年增速32%。

先進封裝材料行業承載著半導體產業突破物理極限的歷史使命。當EUV光刻機定義晶體管密度，封裝材料則定義系統集成的高度。面對AI時代的算力洪流，行業需以“三重突破”踐行使命：

技術突破：加速玻璃基板、2D材料等前沿領域布局，縮小與臺積電“3D Fabric”的技術代差。

生態突破：構建Chiplet標準聯盟，打破“設計-制造-封裝”的垂直壁壘。

價值突破：從材料供應商轉型為“解決方案伙伴”，通過AI驅動的全流程優化，重塑半導體產業的價值鏈分配。

在這場全球半導體的大變局中，先進封裝材料行業不僅是技術的競技場，更是國家戰略的縮影。唯有以創新為槳、以合作為帆，方能駛向“中國芯”的星辰大海。當每一克封裝材料都成為算力的載體，當每一微米精度都承載著國家的科技尊嚴，這便是行業最深沉的使命——用材料的語言，書寫半導體文明的未來篇章。

......

如果您對先進封裝材料行業有更深入的了解需求或希望獲取更多行業數據和分析報告，可以點擊查看中研普華產業研究院的《2024-2029年中國先進封裝材料行業深度調研與發展趨勢預測報告》。
