2022年毫米波雷達行業現狀及發展前景分析

• 2022年2月23日 HaoChenChong來源：互聯網 832 51
• 繁體

毫米波雷達，是工作在毫米波波段(millimeter wave)探測的雷達。通常毫米波是指30～300GHz頻域(波長為1～10mm)的。

2022年毫米波雷達行業現狀及發展前景分析

毫米波雷達，是工作在毫米波波段(millimeter wave)探測的雷達。通常毫米波是指30～300GHz頻域(波長為1～10mm)的。毫米波的波長介于微波和厘米波之間，因此毫米波雷達兼有微波雷達和光電雷達的一些優點。同厘米波導引頭相比，毫米波導引頭具有體積小、質量輕和空間分辨率高的特點。與紅外、激光、電視等光學導引頭相比，毫米波導引頭穿透霧、煙、灰塵的能力強，具有全天候(大雨天除外)全天時的特點。另外，毫米波導引頭的抗干擾、反隱身能力也優于其他微波導引頭。毫米波雷達能分辨識別很小的目標，而且能同時識別多個目標;具有成像能力，體積小、機動性和隱蔽性好，在戰場上生存能力強。

毫米波雷達的研制是從上世紀40年代開始的。50年代出現了用于機場交通管制和船用導航的毫米波雷達(工作波長約為8毫米)，顯示出高分辨力、高精度、小天線口徑等優越性。但是，由于技術上的困難，毫米波雷達的發展一度受到限制。這些技術上的困難主要是：隨著工作頻率的提高，功率源輸出功率和效率降低，接收機混頻器和傳輸線損失增大。上世紀70年代中期以后，毫米波技術有了很大的進展，研制成功一些較好的功率源：固態器件如雪崩管(見雪崩二極管)和耿氏振蕩器(見電子轉移器件);熱離子器件如磁控管、行波管、速調管、擴展的相互作用振蕩器、返波管振蕩器和回旋管等。脈沖工作的固態功率源多采用雪崩管，其峰值功率可達5～15瓦(95吉赫)。磁控管可用作高功率的脈沖功率源，峰值功率可達1～6千瓦(95吉赫)或1千瓦(140吉赫)，效率約為10%。回旋管是一種新型微波和毫米波振蕩器或放大器，在毫米波波段可提供兆瓦級的峰值功率。在低噪聲混頻器方面，肖特基二極管(見晶體二極管、肖特基結)混頻器在毫米波段已得到應用，在100吉赫范圍，低噪聲混頻器噪聲溫度可低至500K(未致冷)或100K(致冷)。此外，在高增益天線、集成電路和鰭線波導等方面的技術也有所發展。70年代后期以來，毫米波雷達已經應用于許多重要的民用和軍用系統中，如近程高分辨力防空系統、導彈制導系統、目標測量系統等。

根據中研普華產業研究院《2022-2027年中國毫米波雷達行業市場深度調研與投資潛力研究報告》統計分析顯示：

一、汽車毫米波雷達下游客戶分析

汽車毫米波雷達下游客戶為汽車廠商、汽車維修裝配、汽車用戶等。

在芯片短缺和原材料價格上漲的影響下，乘用車產銷量依然向好，自主品牌汽車市場份額提升，汽車出口與新能源車表現強勁，市場格局快速變化。據中國汽車工業協會統計分析，2021年汽車產銷同比呈現增長，結束了2018年以來連續三年的下降局面。其中新能源汽車成為最大亮點，全年銷量超過350萬輛，市場占有率提升至13.4%，進一步說明了新能源汽車市場已經從政策驅動轉向市場拉動;受國際市場的恢復、中國品牌競爭力提升等因素推動，我國汽車出口表現出色，從4月份以來，多次刷新歷史記錄，年度出口首次超過200萬輛，實現了多年來一直徘徊在100萬輛左右的突破;中國品牌汽車受新能源、出口市場向好帶來的拉動作用，市場份額已超過44%，接近歷史最好水平。

圖表：2020-2021年國內汽車產銷情況

數據來源：中國汽車工業協會、中研普華產業研究院整理

2021年，汽車產銷分別完成2608.2萬輛和2627.5萬輛，同比分別增長3.4%和3.8%，結束了2018年以來連續三年的下降局面。

二、汽車毫米波雷達產業鏈結構情況

汽車毫米波雷達產業鏈主要分為三部分：上游涉及雷達射頻前端(MMIC 芯片)、數字信號處理器(DSP/FPGA)、高頻 PCB 板和控制電路等硬件以及后端軟件算法;中游涉及成品毫米波雷達的生產;下游主要是汽車整車廠、車路協同經營企業等。

整體而言，MMIC 芯片、數字信號處理器、高頻 PCB 板等環節主要是外資供應商把控，不過國內 24GHz/77GHzMMIC 等關鍵技術也在不斷獲得突破：意行半導體自主研發的 24GHz SiGe 雷達射頻前端 MMIC 套片實現了國內該領域零的突破，并已經實現了量產;上海加特蘭微電子 17 年發布了國內首款77GHz CMOS 車載毫米波收發芯片，而在 PCB 板持續發力的生益科技、滬電股份也有望近幾年實現高頻 PCB 板的產業化。

基于 CMOS 工藝的毫米波雷達具有體積更小、集成度更高、顯著降低功耗和成本的優點，或?qū)⒊蔀槲磥?lái)的主流技術。CMOS 工藝的毫米波雷達國外公司有飛思卡爾、德州儀器、英飛凌等，國內企業主要是上海加特蘭微電子公司，既是全球首家量產 CMOS 毫米波雷達收發芯片的公司，亦是亞洲第一家通過車規認證的 77GHz 毫米波雷達芯片公司，成功實現了導入前裝車輛并量產。

目前 DSP 芯片和 FPGA 芯片處于被國外企業壟斷的局面，DSP 芯片的主要供應商有英飛凌、亞德諾半導體以及意法半導體，F(xiàn)PGA 芯片的主要供應商為賽靈思、阿爾特拉、美高森美等。

目前高頻 PCB 板的主要供應商有羅杰斯、施瓦茨、Isola、松下電工等國外企業以及我國的生益科技、滬電股份，但兩家公司離真正實現產業化仍有一定距離。

三、2019-2021年汽車毫米波雷達市場規模情況

高工智能汽車研究院監測數據顯示，2021年1-11月國內上市新車(乘用車+合資/自主/獨資品牌)搭載前/角毫米波雷達上險量為1186.91萬顆，同比上年同期增長44.55%。

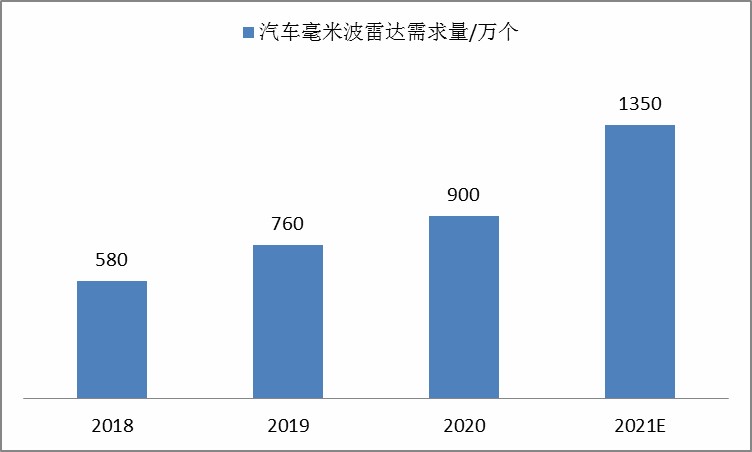

圖表：2018-2021年國內汽車毫米波雷達市場需求規模情況

數據來源：中研普華產業研究院整理、高工智能汽車研究院

想要了解更多毫米波雷達行業具體詳情，可以點擊查看中研普華產業研究院《2022-2027年中國毫米波雷達行業市場深度調研與投資潛力研究報告》
