1.紅外線及紅外成像的概念
光在本質上屬于電磁波，根據波長不同可以分為無線電波、微波、紅外線、可見光、紫外線、X射線、γ射線等類型。受人眼自然構造形成的視覺性能限制，人類只能對波長在0.76-0.38微米波譜段的輻射進行感知，無法通過直接觀察的方式獲取紅外線成像信息。

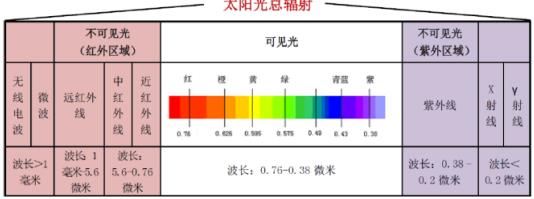

圖表：太陽光總輻射及不同波長的類型
光電成像技術是通過光學系統和光電圖像傳感器，將自然界的模擬圖像信息轉化為可進行機器處理的數字圖像信息，并對圖像進行處理和分析的技術。以光電轉換技術、光電子理論和半導體物理等為基礎，采用光電成像器件完成成像過程的改善人類視見能力的技術統稱為光電成像技術。紅外成像是光電成像的重要子類，紅外線是指波長0.76微米至1毫米范圍的電磁波，是自然界中存在最為廣泛的輻射，所有溫度高于絕對零度（-273℃）的物質都不斷地輻射紅外線，因此紅外成像具有廣泛的應用價值。
（1）紅外熱像儀的概念
紅外熱像儀是一種通過探測目標物體的紅外輻射，然后經過光電轉換、電信號處理及數字圖像處理等手段，將目標物體的溫度分布圖像轉換成視頻圖像的光電成像系統。
紅外熱像儀主要由鏡頭、紅外探測器、硬件電路及其內置的圖像處理軟件及算法構成，其中探測器、硬件電路和圖像處理軟件結合即為機芯。紅外熱像儀的基本工作原理為：首先，紅外鏡頭過濾可見光并允許通過紅外線，將工作波段內的輻射收集起來并聚焦到探測器上，完成光信號的收集；然后，探測器將鏡頭組件采集的紅外輻射轉變?yōu)槲⑷蹼娦盘?，該信號的大小可以反映出紅外輻射的強弱，機芯中搭載的硬件電路會將探測器轉化輸出的微弱電信號進行放大、降噪，從而清晰地采集到目標物體溫度分布情況；最后，由軟件對上述放大和降噪后的電信號進行處理、優化、增強，并得到電子視頻信號，輸出至顯示器中即可得到人眼可見圖像。
（2）紅外熱像儀的類別
從不同角度出發，紅外熱像儀有多種分類標準。按照紅外熱像儀所用探測器工作溫度的不同，可以分為制冷型和非制冷型兩類。

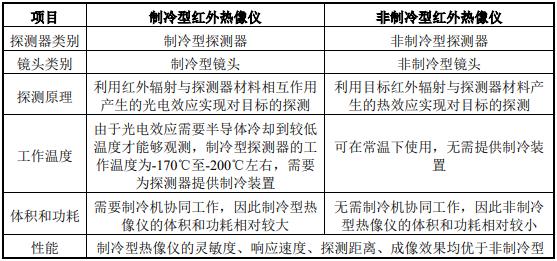

圖表：紅外熱像儀的類別
2.紅外成像的應用領域
（1）軍用領域紅外熱像儀能在完全黑暗的環境下探測到物體，且不受煙霧、粉塵等因素影響，可以全天候使用。同時，紅外熱像儀是通過被動的方式探測物體發出的紅外輻射，相較于其他帶光源的主動成像系統更具有隱蔽性，因此紅外成像技術在軍事領域具有很高的應用價值，可以在偵查、監視、制導等軍用領域進行廣泛應用。

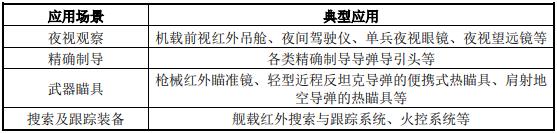

圖表：紅外熱像儀在軍用領域的代表性應用場景
制冷型紅外產品具有靈敏度高、響應速度快、探測距離遠等優勢，但由于價格相對昂貴，主要被用于周界安全、海岸監視、機載、艦載、彈載、星載應用等對性能要求較高的高端軍用領域。非制冷型紅外產品的性能相對弱于制冷型紅外產品，但其具有體積小、功耗低且價格較低的特點，因此主要用于輕武器瞄具、單兵裝備等對性價比和便攜性要求較高的領域。
（2）民用領域
近年來，隨著紅外熱成像技術的不斷發展，紅外產品的成本整體呈下降趨勢，特別是價格相對較低的非制冷型紅外成像產品在眾多民用領域得到了廣泛應用。紅外熱成像技術已成為自動控制、在線監測、非接觸測量、設備故障診斷、資源勘查、遙感測量、環境污染監測分析、人體醫學影像檢查等重要方法。

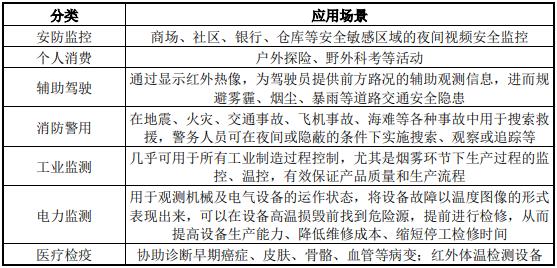

圖表：紅外熱像儀在民用領域的主要應用場景
3、紅外成像的市場空間
（1）軍用市場空間
在軍用領域，因各國保持高度的軍事敏感性，限制或禁止向國外出口軍用級產品，所以率先發展紅外熱成像技術的發達國家軍隊普及率較高。目前，國際軍用紅外產品市場主要被以美國、法國為代表的發達國家企業主導。根據MaxtechInternational分析，2023年全球軍用紅外熱成像市場規模約為107.95億美元；2020年-2023年復合增長率約為4.04%。

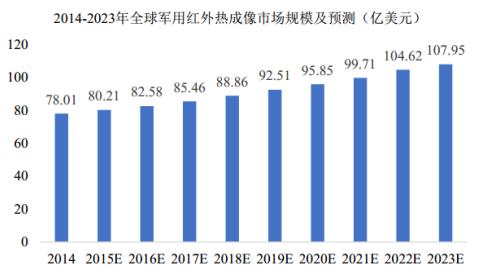

2014-2023年全球軍用紅外熱成像市場規模及預測（億美元）
數據來源：MaxtechInternational
與發達國家相比，目前我國軍隊中紅外熱像儀的應用比例相對較少，但隨著我國國防現代化進程的不斷推進，紅外熱像儀在我國軍事領域的應用處于快速提升階段，包括單兵、坦克裝甲車輛、艦船、軍機和紅外制導武器在內的紅外裝備市場均快速發展，市場需求量巨大，但是受軍工行業信息安全和保密措施限制，公開渠道無法獲取我國軍用紅外市場數據。
（2）民用市場空間
隨著紅外熱像技術的發展，民用紅外熱像儀成本呈下降趨勢，在工業測溫、教育科研、消防與安防監控、石油化工、醫療檢測、輔助駕駛以及物聯網等領域的應用不斷增加，全球民用紅外熱像行業將迎來市場需求的快速增長期。根據MaxtechInternational分析，2023年全球民用紅外熱成像市場規模約為74.65億美元，2020年-2023年復合增長率約為10.05%。

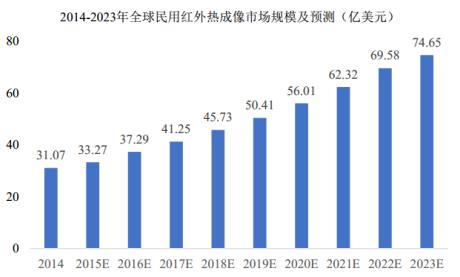

2014-2023年全球民用紅外熱成像市場規模及預測（億美元）
數據來源：MaxtechInternational
目前我國的紅外熱像儀市場還處于發展期，與國外成熟市場相比還有很大的增長潛力。隨著我國經濟持續發展，國內市場對于紅外熱像儀的需求也日趨旺盛。由于紅外熱像儀產品應用領域廣泛，能為人們生產生活提供極大的便利，未來市場對紅外熱像儀的需求預計將會保持持續穩定增長的態勢。
