建筑能源管理系統結構分析 智能建筑節能措施和現狀 2020建筑能源管理行業趨勢分析

• 2020年5月11日 WuYaNan來源：互聯網 483 25
• 繁體

智能建筑能源管理系統主要是由建筑設備管理系統(BAS系統)來實現的。隨著我國經濟的發展，國家機關辦公建筑和大型公共建筑高耗能的問題日益突出。

智能建筑是指以建筑物為平臺，兼?zhèn)湫畔⒃O(shè)施系統、信息化應用系統、建筑設備管理系統、公共安全系統等，集結構、系統、服務、管理及其優化組合為一體，向人們提供安全、高效、便捷、節能、環保、健康的建筑環境?！吨悄芙ㄖO(shè)計標準》GB/T 50314-2006把智能建筑定義成一個統一的建筑環境，而非通常理解的"設置建筑智能化系統的建筑"。因此，智能建筑的節能通常包括:建筑節能、設備節能和管理節能。

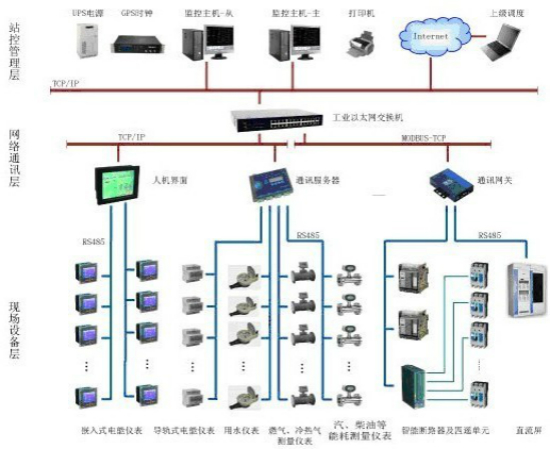

智能建筑能源管理系統以計算機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集、開關狀態監測及遠程管理與控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統。該系統主要采用分層分布式計算機網絡結構，一般分為三層:站控管理層、網絡通訊層和現場設備層 。

1)站控管理層

站控管理層針對能耗監測系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS 電源等組成。監測系統軟件具有良好的人機交互界面，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況。

監控主機:用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。打印機:系統召喚打印或自動打印圖形、報表等。

模擬屏:系統通過通訊方式與智能模擬屏進行數據交換，形象顯示整個系統運行狀況。

UPS:保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。

2)網絡通訊層

通訊層主要是由通訊管理機、以太網設備及總線網絡組成。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時，轉達上位機對現場設備的各種控制命令。

通訊管理機:是系統數據處理和智能通訊管理中心。它具備了數據采集與處理、通訊控制器、前置機等功能。

以太網設備:包括工業級以太網交換機。

通訊介質:系統主要采用屏蔽雙絞線、光纖以及無線通訊等。

3)現場設備層

現場設備層是數據采集終端，主要由智能儀表組成，采用具有高可靠性、帶有現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳存儲的建筑能耗數據。測量?jī)x表?yè)?dān)負著最基層的數據采集任務，其監測的能耗數據必須完整、準確并實時傳送至數據中心。

建筑能源管理行業監管體系

建筑能源管理行業的主管部門主要為發改委、住建部、中國節能協會等。

發改委通過其直屬的國家節能中心統一管理全國的節能工作。國家節能中心的主要職責是：承擔節能政策、法規、規劃及管理制度等研究任務;承擔固定資產投資項目節能評估論證，提出評審意見;組織開展節能技術、產品和新機制推廣。

住建部下的建筑節能與科技司具體負責國家的節能工作，其主要職責是：擬訂建筑節能的政策和發展規劃并監督實施;組織實施重大建筑節能項目;指導房屋墻體材料革新工作;組織擬訂住房和城鄉建設的科技發展規劃和經濟政策。

中國節能協會是由建筑用能和生產建筑用能產品的企業以及從事建筑能源管理、科研、設計、施工、咨詢、節能服務、教育、信息等單位及有志于建筑節能工作的個人自愿參加的全國性、非營利性社會組織。

能源管理系統是基于自動化控制系統基礎上一套計算機智能化的管理軟件平臺。該系統通過對建筑物內各類能耗參數的收集、分析，運用科學算法發出合理的操控指令，通過樓宇控制系統實現其動作。中研普華利用多種獨創的信息處理技術，對行業市場海量的數據進行采集、整理、加工、分析、傳遞，最大限度地降低客戶投資風險與經營成本，把握投資機遇，提高企業競爭力。了解更多專業詳細分析，請關注中研普華研究院報告《2020-2025年中國建筑能源管理行業發展全景調研與投資趨勢預測研究報告》
