電子特氣國產替代化加速

• 柯壯賓 2023年5月10日 來源：中研網 949 59
• 繁體

電子特氣是半導體制造關鍵原材料，技術壁壘和認證壁壘高，全球寡頭壟斷格局明顯；電子特氣國產替代空間大，國產替代進程有望加速推進；半導體等下游行業蓬勃發展，電子特氣需求有望快速增長。

電子特氣是半導體材料制造的關鍵原材料，下游應用領域廣泛。工業氣體是工業中使用的常溫常壓下呈氣態的物質，廣泛應用于現代工業的各個領域，根據其用量大小可以分為大宗氣體和特種氣體兩類，其中大宗氣體又可分為空分氣體（氧氣、氮氣、氬氣及稀有氣體）和合成氣體（CO/H2、乙炔、CO2等），特種氣體根據用途不同可分為電子特種氣體、醫療保健用氣體、食品飲料用氣體、航天用氣體等。

電子氣體種類繁多，按照用途劃分為電子特種氣體和電子大宗氣體兩類。電子大宗氣體一般用作電子工業生產的環境保護氣、載氣等，常用于高溫?zé)嵬嘶?、保護氣體、清洗氣體等環節。電子特種氣體普遍應用于半導體芯片、液晶面板材料制造等各個工藝流程中，比如清洗、沉積、光刻、刻蝕、離子注入、成膜、摻雜等環節。截至2020年，僅特種氣體中的單一組分氣（不包含混合氣）已有260種，具有相近化學組成的同系物通常具有相似化學性質：例如氟化物（六氟乙烷、三氟化碳）都具有腐蝕性，常用作半導體刻蝕氣；硅烷與乙硅烷都可用作氣相沉積成膜工藝。

電子特氣主要應用于半導體領域，在刻蝕和摻雜工藝中使用占比較高。電子特種氣體具有高技術、高附加值的特點，是半導體、液晶顯示面板、光伏、LED等電子工業生產中必不可少的基礎和支撐性原材料，被廣泛應用于清洗、光刻、刻蝕、摻雜、外延沉積等工藝中。根據Linx統計，全球電子特氣下游應用市場中半導體占比為73.1%，顯示面板為19.4%，化合物半導體/LED為4.4%，光伏為3.1%；中國電子特氣下游應用市場中半導體、顯示面板、光伏分別占比43%、21%、13%。根據成分與用途的不同，可以將電子特氣分為：光刻用氣、刻蝕用氣、摻雜用氣、外延沉積用氣等，其中，刻蝕用氣、摻雜用氣用量較多，2021年占比分別為36%和34%。

電子特氣是晶圓制造過程中僅次于硅片的第二大原材料，貫穿晶圓制造只要工藝流程。晶圓制造原材料中硅片占比約為32.9%，其次是電子特氣占比為14.1%，電子特氣作為大額用量的耗材，貫穿晶圓制造工藝的全流程。在晶圓制造的整套工藝生產過程中，使用到的電子氣體高達100種，核心工段涉及的電子特氣種類約40-50種，貫穿成膜、清洗、沉積、刻蝕、摻雜、離子注入等工藝流程中，因此電子特氣也被稱為晶圓的“糧食”。

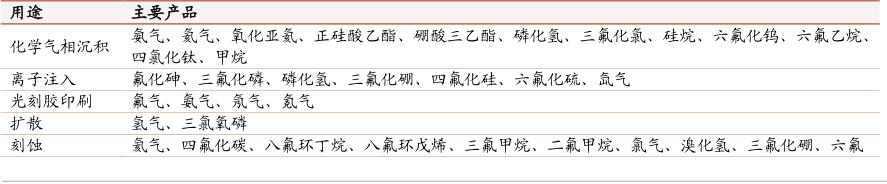

表：電子特種氣體主要產品及其應用

在晶圓制造的沉積成膜工藝流程中：首先使用氟化銨和氟化氫等多元電子特氣吹掃刻蝕晶圓基板，以獲得平整規則的晶圓表面；然后使用鉿烷/氧/氬混合電子特種氣進行沉積吹掃，在晶圓表面上形成一層氧化鉿膜；最后使用硅烷/氧/氬混合氣進行沉積吹掃，繼續在氧化鉿膜的表面上形成一層氧化硅膜。氟化物電子特氣刻蝕晶圓基材的化學原理為：氟離子具有強酸性，可以與硅片發生化學反應，腐蝕掉晶圓表面的硅膜。在晶圓上“雕刻”電路圖，是通過光刻工藝實現的，需要依次經過：沉積成膜→光阻成膜→顯影→光刻刻蝕→光阻去除等五個步驟，反復進行以上步驟，就可以將光罩上的電路圖轉移到晶圓上，實現集成電路的設計制造，以上步驟中均需要不同種類的電子特氣參與。

特種氣體具有較高的技術壁壘、客戶認證壁壘、營銷網絡與服務壁壘和資質壁壘。以上工藝體現出本行業極度依賴大型化工裝置、專業且特殊的檢測設備、專業技術與經驗積累，非專業從事氣體生產的公司，需要另外購買大批量先進的生產設備，從零積累氣體純化、混配、充裝、鋼瓶處理與分析檢測等技術經驗，這需要付出高昂的成本。

（1）技術壁壘：特種氣體在其生產過程中涉及合成、純化、混合氣配制、充裝、分析檢測、氣瓶處理等多項工藝技術，以及客戶對純度、精度等的高要求，對行業的擬進入者形成了較高的技術壁壘；

（2）客戶認證壁壘：作為關鍵性材料，特種氣體的產品質量對下游產業的正常生產影響巨大，因此對極大規模集成電路、新型顯示面板等精密化程度非常高的下游產業客戶而言，對氣體供應商的選擇極為審慎、嚴格，形成了客戶認證壁壘，其中顯示面板行業用特種氣認證長達1-2年，集成電路領域用特種氣認證長達2-3年。電子特氣的質量將決定半導體產品質量，因此客戶選擇電子特氣供應商必須經過審廠和產品認證兩輪嚴格的審核認證才能獲得認可；

（3）營銷網絡與服務壁壘：客戶對氣體種類、響應速度、服務質量的高要求都使得營銷網絡在氣體企業的經營中處于重要地位，其次客戶對工業氣體產品的種類需求豐富，對氣體公司的綜合服務能力要求較高，因此形成了營銷網絡與服務壁壘；

（4）資質壁壘：工業氣體屬于危險化學品，在其生產、儲存、運輸、銷售等環節均需通過嚴格的資質認證，這對行業新進入者形成了較高的資質壁壘。

電子特氣主要采用瓶裝供氣和儲槽供氣兩種方式。電子大宗氣體主要以現場制氣為主。由于電子特氣具有超高純度的指標要求，且具有品類多、批量小、高頻次的應用特點，采用瓶裝供氣模式是電子特氣行業的主流銷售模式，此外對一些需求量較大的電子特氣還會采用長管拖車（魚雷車）的運輸方式，因此配送能力和交付能力也是重要的競爭優勢。

不同氣體供應商之間的服務差異較大，一站式綜合服務可以增加客戶粘性，比如額外提供容器檢測、維修，供氣系統的設計和安裝等配套服務，從而構成了電子特氣行業的客戶服務壁壘。

近年來全球工業氣體市場持續穩步增長，中國工業氣體市場發展?jié)摿Υ?。?jù)億渡數據，2021年全球工業氣體市場規模9432億元，CAGR為6.97%，預計到2026年將達到13299億元，CAGR為7.11%。2021年中國工業氣體行業的市場規模1798億元，CAGR為10.39%，預計到2026年將達到2842億元，CAGR為9.59%。雖然中國工業氣體行業較全球起步晚，與國際氣體規模還存有較大差距，但中國市場增速遠高于以美國為代表的發達國家，同時在國家政策推動下，以電子特種氣體為代表的新興用氣需求不斷爆發，未來中國工業氣體市場發展?jié)摿薮蟆?/p>

中國特種氣體市場規模CAGR高達18%，預計2026年將超800億元。近年來，中國特種氣體市場規?？焖僭鲩L，從2017年的175億元增長至2021年的342億元，CAGR高達18%。根據億渡數據，預計到2026年中國特種氣體行業的市場規模將增長到808億元，CAGR為18.76%。

2022年中國電子特氣市場規模超200億元，預計未來仍將保持高速增長。近年來全球電子特氣市場規模逐年增長，據國際半導體產業協會（SEMI）數據，2017年全球電子特氣市場規模為37億美元，2022年已經達到50億美元，預計到2025年全球市場規模將達到60.23億美元，CAGR為7.3%。我國正積極承接全球第三次半導體產業轉移，下游市場對電子特種氣體的需求快速提升，2022年中國電子特氣市場規模為220.8億元，同比增長12.77%，未來幾年，由于先進制程及存儲技術需求增加、顯示市場持續增長、“碳中和”及“碳達峰”對光伏需求的增加，預計電子特氣市場需求將繼續保持高速增長。

中國特氣市場主要被外資占據，國產化比例有望不斷提高。全球和中國電子特氣市場均主要被海外公司占據，主要生產商分別為美國空氣化工、德國林德集團（林德集團和普萊克斯合并）、法國液化空氣和日本酸素（原名大陽日酸），合計占據全球電子特氣91%的市場份額，并且在中國占據主導地位，據TECHCET，2020年外資在中國電子特氣市場的合計市占率約85%，據前瞻產業研究院預測，到2025年中國電子特氣市場的國產化占比將提高到25%。

全球電子特氣產品細分種類繁多，前十大品種市場份額占比56%。據LinxConsulting統計，2021年全球主要電子特氣品種三氟化氮、六氟化鎢、六氟丁二烯、氨氣市場規模分別為8.8億、3.4億、3.1億、1.9億美元，前十大品種試產股規模合計25.4億美元，約占全球電子特氣市場份額56%。

國產電子特氣在部分細分產品領域內具有競爭優勢，打破了國外技術的壟斷。經過近十年的發展，我國電子特氣企業持續更新工藝設備和探索生產技術，在產品研發上陸續取得了重大突破，部分產品的容器處理技術、氣體提純技術、氣體充裝技術和檢測技術已經達到了國際通行標準，已在部分特氣產品打破國外壟斷，實現國產替代，例如金宏氣體的超純氨純度，高純氧化亞氮，高純氫和高純氮等產品；華特氣體的高純六氟乙烷、高純四氟化碳、高純二氧化碳等產品，河南硅烷科技公司的硅烷混合氣產品，南大光電的磷烷砷烷等各種電子特種氣體，品質已和外資氣體巨頭處于同一水平，成為國內電子半導體領域眾多知名客戶的氣體供應商。

從電子特氣行業內的細分產品來看，磷烷和砷烷是晶圓加工制造工藝中用于化學氣相沉積和摻雜過程的關鍵材料，國內產能在全球占比相對較高。根據QYResearch數據，預計2028年時我國高純磷烷的產能預計將提升至292噸，全球占比60.8%，2022-2028年平均增長率將達到19.2%，屆時我國高純磷烷市場銷售規模將達到3.3億元，全球占比達到46%；預計2028年時我國高純砷烷的產能預計將提升至180噸，全球占比62.1%，2022-2028年平均增長率將達到23.8%，屆時我國的高純砷烷市場銷售規模將達到1.59億元，全球占比達到38.9%，我國已成為全球高純磷烷和砷烷特種氣體的主要銷售地區。

國產刻蝕氣三氟化氮、六氟乙烷等細分產品具有競爭優勢。用于半導體制造工藝中刻蝕和清洗工段的特種三氟化氮是市場規模最大的電子特氣，2021年全球產能約3萬噸，中國產能占比三分之一。特種六氟乙烷氣體是用于小線寬制程的刻蝕清洗氣體，2021年全球產能約584噸，中國產能占比60%。六氟化硫氣體也是用于半導體刻蝕過程的特種氣體，價格較三氟化氮更低廉，2021年全球產能約2萬噸，中國產能占比50%。此外，還有用于氧化沉積步驟的高純氨特種氣體，中國產能占全球50%以上。

地緣政治沖突導致外源稀有氣體供應短缺，中國稀有氣體迎來發展機遇。烏克蘭是全球稀有氣體主要供應國之一，其供應了全球約70%的氖氣、40%的氪氣和30%的氙氣，俄羅斯是氦氣主要供應國，俄烏沖突導致其稀有氣體生產和外輸受阻，極大程度地影響全球電子稀有氣體供應鏈，2022年上半年稀有氣體價格出現大幅上漲，進一步增厚了特氣企業的利潤，同時也為國內高純稀有氣體產品導入國外公司提供了前所未有的發展機遇。

國內氣體公司不斷實現技術突破，市場份額有望擴大。中國電子特氣企業起步晚，工藝技術、企業規模等與國外領先企業仍存在一定差距，國產企業第一梯隊包括華特氣體、金宏氣體、南大光電和雅克科技，2020年市場份額占比分別為1.91%、1.56%、1.5%和1.3%。與國外氣體公司相比，大部分國內氣體公司的供應產品仍較為單一，用氣級別不高，尤其在集成電路、顯示面板、光伏能源、光纖光纜等高端領域。盡管與國際氣體公司相比，國內氣體公司在資金、技術、設備等方面仍有差距，但在技術不斷突破、國家政策扶持、下游市場發展迅速等多重因素影響下，加上國內企業擁有低成本、貼近客戶、反應靈活等優勢，國內氣體企業的競爭力將不斷增強，市場份額有望擴大。
